Containeriseret energilagringssystem

Containeriseret energilagringssystem

En moderne 40 fods energilagringsbeholder kan opbevare op til 5MWh elektricitet - nok til at drive cirka 500 hjem i en hel dag.

Til solfarme, industrielle faciliteter, mikronet og projekter i forsyningsskala giver containeriserede BESS-systemer en hurtig, skalerbar og omkostningseffektiv måde at lagre energi på og forbedre nettets pålidelighed.

I denne artikel vil vi undersøge, hvordan en 40 fod højkapacitets energilagringsbeholder fungerer, dens nøgleapplikationer, og hvorfor den er blevet den foretrukne løsning til storskala energilagringsprojekter.

Hvad er en 40 fod højkapacitets energiopbevaringsbeholder?

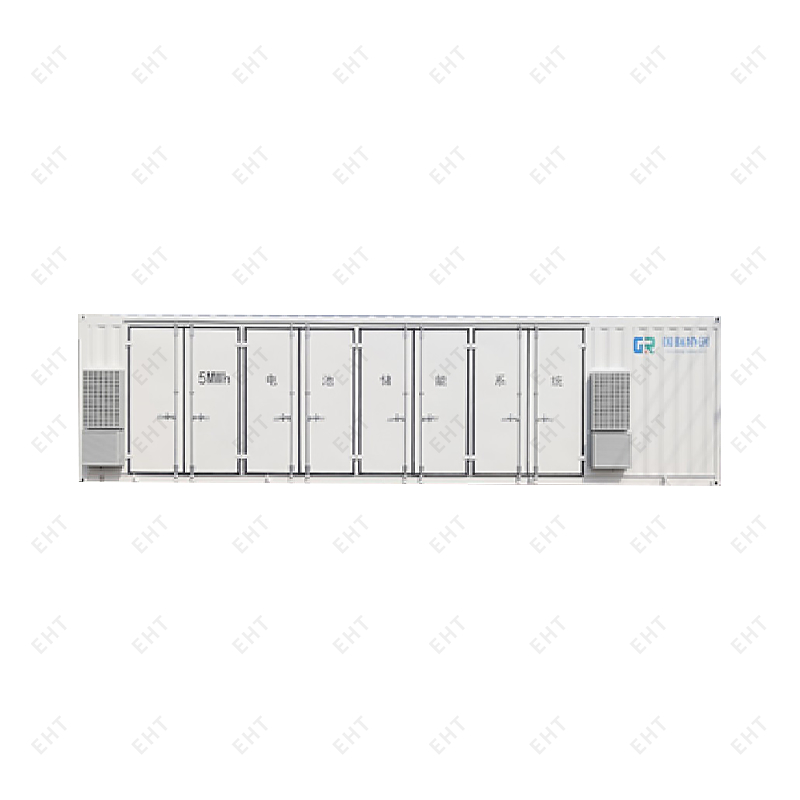

A 40 fods energibeholder er en fabriksbygget, fuldt integreret strømlagringsenhed, der er anbragt i en standard ISO-forsendelsescontainer. Den kombinerer lithium-batteristativer, et Power Conversion System (PCS), et Battery Management System (BMS), HVAC-klimakontrol, brandsluknings- og fjernovervågningsudstyr - alt sammen forudkoblet, præ-testet og klar til at blive installeret. I modsætning til specialdesignede lagerfaciliteter, der kræver måneders civilt byggeri, kan en containeriseret BESS sendes overalt i verden, placeres på en forberedt betonpude, tilsluttes et net eller vedvarende energikilde og tages i brug inden for en til to uger.

Den interne arkitektur segmenterer typisk beholderen i en batterimodulbås, der optager cirka 70 til 75 procent af den indvendige længde, med den resterende plads dedikeret til strømkonverteringsudstyr, koblingsudstyr, overvågningsservere og klimakontrolenheder. Højspændings DC-samleskinner forbinder batteristativer til PCS'en, som konverterer lagret DC-strøm til netsynkroniseret AC-output ved spændinger fra 400V til 35kV afhængigt af den anvendte transformerkonfiguration.

Primære applikationer og resultater fra den virkelige verden

Skalaen og fleksibiliteten af 40ft containeriserede opbevaringssystemer gør dem anvendelige på tværs af en bemærkelsesværdig bred vifte af anvendelsessager. Deres udbredelse fortsætter med at accelerere globalt, efterhånden som regeringer og virksomheder forfølger dekarboniseringsmål og energisikkerhedsmål. Følgende applikationer repræsenterer de mest almindelige implementeringer - hver understøttet af målbare resultater fra den virkelige verden.

Eksempel på EHT-projekt

Projektsted: Sydøstasien

Konfiguration: 4 × 40 fod BESS containere

Kapacitet: 20MWh

Anvendelse: Solar Storage

Resultat:
• Reduceret begrænsning med 30 %
• Forbedret gitterstabilitet
• Øget vedvarende energiudnyttelse

Industrial Peak Demand Management

Store industrielle faciliteter, datacentre, havne og kommercielle campusser står over for betydelige elomkostninger drevet af efterspørgselsafgifter - gebyrer, der pålægges baseret på deres højeste strømforbrugsinterval i en faktureringsperiode. På et fabriksanlæg, der opererer med høje og uregelmæssige strømbelastninger, blev en enkelt 2MWh 40ft container indsat til at oplade under lavtaxe lavpristimer og aflade under spidsbelastningsperioder. Resultaterne var betydelige: efterspørgselsafgifterne blev reduceret med 38 %, hvilket repræsenterer en direkte nedskæring til, hvad der tidligere havde udgjort 40 % af den månedlige elregning. Fuldt afkast af investeringen blev opnået inden for 4,5 år, uden afbrydelse af anlægsdriften gennem hele projektets livscyklus. På markeder med betydelige efterspørgselsafgiftsstrukturer opnås ROI for sådanne installationer typisk inden for 3 til 6 år.

Fjernbetjent Microgrid og Off-Grid strømforsyning

I fjerntliggende minedrift, øsamfund, militærbaser og off-grid industriområder udgør 40 fod containere rygraden i selvstændige mikronetsystemer. I en øsamfundsinstallation erstattede en enkelt 5MWh-beholder parret med et solcelleanlæg stedets tidligere diesel-only-strømforsyning. Efter idriftsættelse - afsluttet inden for to uger efter containerlevering - faldt dieselforbruget med 70%, og samfundet opnåede for første gang en stabil 24/7 strømforsyning. Det containeriserede format viste sig at være kritisk for dette projekt: Standard ISO-dimensioner betød, at enheden kunne transporteres med søfragt uden særlige tilladelser og placeres ved hjælp af standard containerhåndteringsudstyr, der allerede var tilgængeligt i havnen.

Utility-Scale Grid Support og Emergency Backup

Netoperatører og uafhængige strømproducenter installerer banker af 40 fod containere ved understationer og transmissionsknuder for at levere frekvensregulering, spændingsunderstøttelse og peak shaving-tjenester. Et enkelt sted kan installere dusinvis af enheder parallelt for at opnå projektkapaciteter på 50 MWh til flere hundrede MWh. Den hurtige responstid for lithiumbatterisystemer - typisk under 100 millisekunder - gør dem langt mere effektive end traditionelle peak-anlæg til at håndtere pludselige belastningsudsving. Kritiske infrastrukturoperatører, herunder hospitaler, vandbehandlingsanlæg og telekommunikationsudbydere, bruger også disse beholdere som uafbrydelige strømforsyninger i stor skala, hvilket giver øjeblikkelig omstilling uden emissioner og ingen brændstoflogistikafhængighed.

Vigtigste fordele ved 40ft containerformatet

Valget af 40 fod containeren som standardindkapsling til energilagring med høj kapacitet er ikke vilkårligt. Dette format tilbyder en kombination af strukturelle, logistiske og økonomiske fordele, som mindre skabsstil eller specialbyggede systemer ikke let kan kopiere.

• Hurtig implementering: Fabriksbyggede og prætestede enheder kan installeres og idriftsættes på stedet på så lidt som en til to uger sammenlignet med måneder for specialfremstillede stationære lagerfaciliteter.
• Global logistikkompatibilitet: Standard ISO-containerdimensioner betyder, at disse enheder kan sendes over hele verden ved hjælp af eksisterende containerfragtnetværk, jernbaner og fladvogne uden særlige tilladelser i de fleste jurisdiktioner.
• Skalerbarhed: Projekter kan skaleres trinvist ved at tilføje flere containerenheder parallelt, hvilket giver operatørerne mulighed for at starte med en mindre initial investering og udvide kapaciteten, efterhånden som efterspørgslen vokser uden at redesigne systemarkitekturen.
• Modularitet og redundans: Hvis en containerenhed kræver vedligeholdelse eller reparation, fortsætter resten af arrayet med at fungere, hvilket giver indbygget systemredundans, som er vanskelig at opnå med monolitiske lagerinstallationer.
• Integrerede sikkerhedssystemer: Branddetekterings-, undertrykkelses-, gasudluftnings- og nødstopsystemer er alle forudinstalleret og testet på fabrikken, hvilket sikrer overholdelse af sikkerhedsstandarder såsom UL 9540, IEC 62619 og NFPA 855, før enheden når projektstedet.
• Minimal Civil Works: Containere kræver kun en forberedt flad overflade eller simpelt betonpudefundament, hvilket reducerer omkostningerne og tiden til klargøring af stedet betydeligt sammenlignet med bygningsintegrerede eller underklassede lagerinstallationer.

Hvorfor vælge EHT Energy Storage Containers?
ISO Container Design
Tilpasset kapacitet op til 5MWh
Integreret brandslukningssystem
Global forsendelseskapacitet
OEM & EPC support

Termisk styring: Nøglen til langsigtet ydeevne

En af de mest kritiske tekniske udfordringer i en 40 fod højkapacitetsbeholder for energilagring er termisk styring. Lithium-battericeller er meget følsomme over for temperatur - drift uden for det optimale område på 15°C til 35°C accelererer kapacitetsforringelse, øger den indre modstand og kan i ekstreme tilfælde udløse termiske løbske hændelser. Moderne 40 fod systemer løser dette med flerlags termiske styringsstrategier.

Præcisionsklimaanlæg opretholder den indre omgivende temperatur inden for stramme bånd selv i ekstreme udendørsmiljøer lige fra ørkenvarme til arktisk kulde. Væskekølesystemer påført direkte på batterimoduler giver mere præcis celleniveau temperaturkontrol og muliggør højere opladnings- og afladningshastigheder uden termisk stress. Avancerede BMS-algoritmer overvåger celletemperaturer i realtid på tværs af hundredvis af individuelle sensorer fordelt over hele batteristativerne og regulerer automatisk opladnings- eller afladningshastigheden, hvis der opdages termisk anomali, hvilket beskytter både batterierne og den omgivende infrastruktur.

Hvad skal evalueres, før du vælger et system

At vælge den rigtige 40 fod højkapacitets energilagringsbeholder til et specifikt projekt kræver omhyggelig evaluering ud over de grundlæggende energikapacitetstal. Beslutningstagere bør vurdere følgende faktorer for at sikre, at det valgte system leverer den forventede ydeevne og investeringsafkast over dets driftslevetid.

• Batterikemi: LFP-kemi tilbyder overlegen cykluslevetid og termisk stabilitet sammenlignet med NMC, hvilket gør det til det foretrukne valg til applikationer, der kræver daglig cykling over 10 eller flere år. NMC giver højere energitæthed, hvor pladsen er meget begrænset.
• Garanti og nedbrydningsgaranti: Førende producenter tilbyder kapacitetsgarantier, der garanterer 70 til 80 procent bibeholdt kapacitet efter 10 år eller et defineret antal cyklusser. Kontroller, om garantien dækker den specifikke driftscyklus, der er planlagt for projektet.
• Overholdelse af certificeringer og standarder: Bekræft, at systemet har relevante certificeringer for målmarkedet, herunder UL 9540, IEC 62619, UN 38.3, CE-mærkning og lokale nettilslutningsstandarder.
• Fjernovervågning og SCADA-integration: Et dygtigt energistyringssystem (EMS) med fjernovervågning, datalogning og integration med eksisterende SCADA eller bygningsstyringssystemer er afgørende for at maksimere driftsydelsen og opretholde overholdelse af garantien.
• End-of-Life-genbrug af batterier: Evaluer producentens genbrugs- og returprogram for at sikre ansvarlig bortskaffelse og overholdelse af stadig strengere regler for batteriaffald på markeder som EU og Nordamerika.

Leder du efter en pålidelig BESS containerproducent?

EHT har specialiseret sig i design og fremstilling af:

① 20 fods energiopbevaringsbeholdere

②40 fod BESS-beholdere med høj kapacitet

③ Batterienergiopbevaringskabinetter

⑤ Skræddersyede containeriserede strømløsninger

Kontakt vores ingeniørteam i dag for tekniske specifikationer, tilbud og projektrådgivning.

【Anmod om et tilbud】
